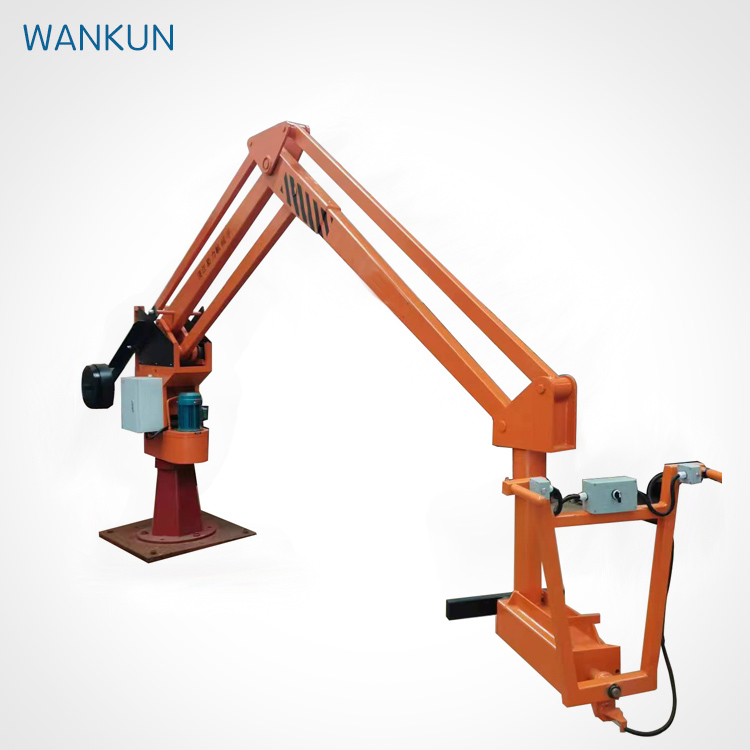

ZJZ0540 gjutning manipulator för Foundry
Rotera 360°
Ladle kapacitet 500kg
Arbetsradie 4m
| Produkten | Specifikationsmodell | Rangerad lyftkapacitet | Minsta höjd för lyft av ladle | Maximal lyfthöjd på ladden | Maximal arbetsradie | Rotationsvinkel | Notera |
| Hydrauliska manipulatorer | Gällivare0540 | 500 kg | Huvudaxeln på ladan är initialt parallell med marken(Anpassad enligt kundens krav) | 1 100 mm | Kolumnens centrum är 4000 mm bort från den lilla roterande axeln | Huvud enhet roterar 345° Lyftanordningen roterar 360° | Inklusive1setofPLCsystem |
1) Häll manipulator lyftmekanism är fjärrstyrd och kan rotera 360 ° fritt.
2) Casting manipulator maskin antar principen om en fyra-bar kopplingsmekanism. Varje mekanisk arm kan fungera och stanna i vilken vinkel som helst för att uppnå ett balanserat stationärt tillstånd. Detta minskar betydligt svårigheten för operatörer under gjutningsprocessen, särskilt när det gäller att hantera stigare och smält järn. Det syftar till att minska fysisk ansträngning och förbättra gjutningshastigheten och effektiviteten.
3) Inga gränsomkopplare krävs. Gränsen uppnås genom oljecylinderns egen slag.Armens lyft drivs av upp- och nedrörelsen av pistonstången, och en buffertanordning ställs in, vilket resulterar i små stötar och stabil drift.
4) Säkerhetsanordningar installeras i det hydrauliska systemet.De har en säkerhetsskyddsfunktion vid överbelastning och andra situationer, vilket förhindrar förekomst av lätt skadade komponenter och olyckor.
5) PLC-systemet kan styra öppningstiden för pumpen och ventilen samt justera flödesutgången.
1) Alla dimensioner i denna ritning mäts i millimeter.
2) Grundjordens kompressionsstyrka får inte vara mindre än i ton per kvadratmeter.
3) Den specifika positionen för det elektriska skåpet och de rörledningar som är anslutna till det ska hänvisa till den övergripande utformningen av kraftledningen.
4) Trådledaren (3-fas 5-trådssystem) har ett tvärsnittsområde på 4 kvadratmillimeter, med en spänning på 380V + 220V och 2,5 meter exponerad.
