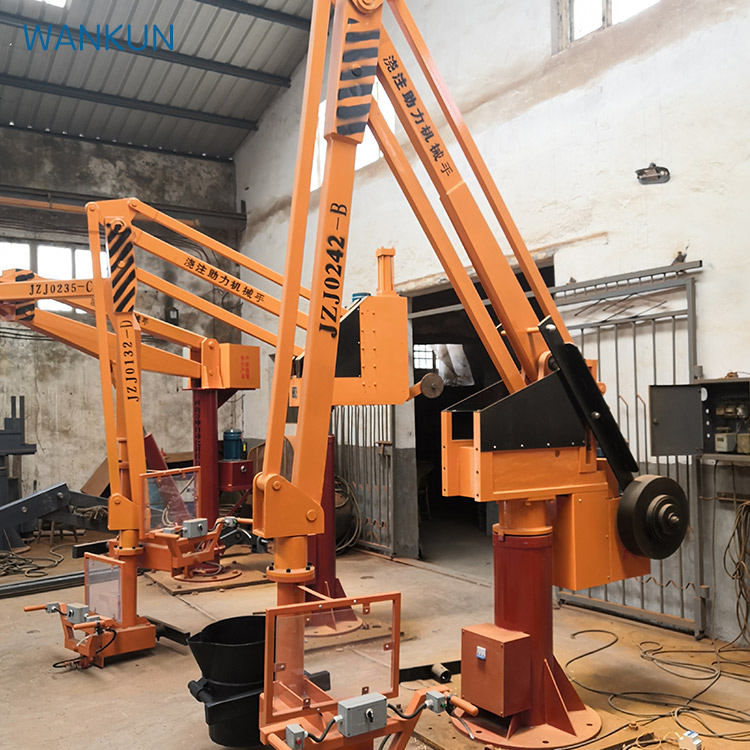

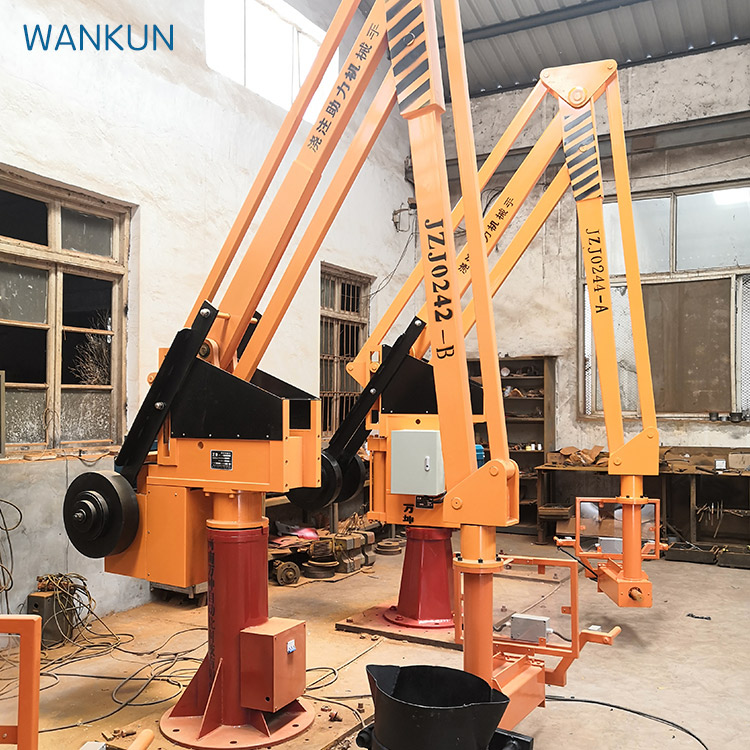

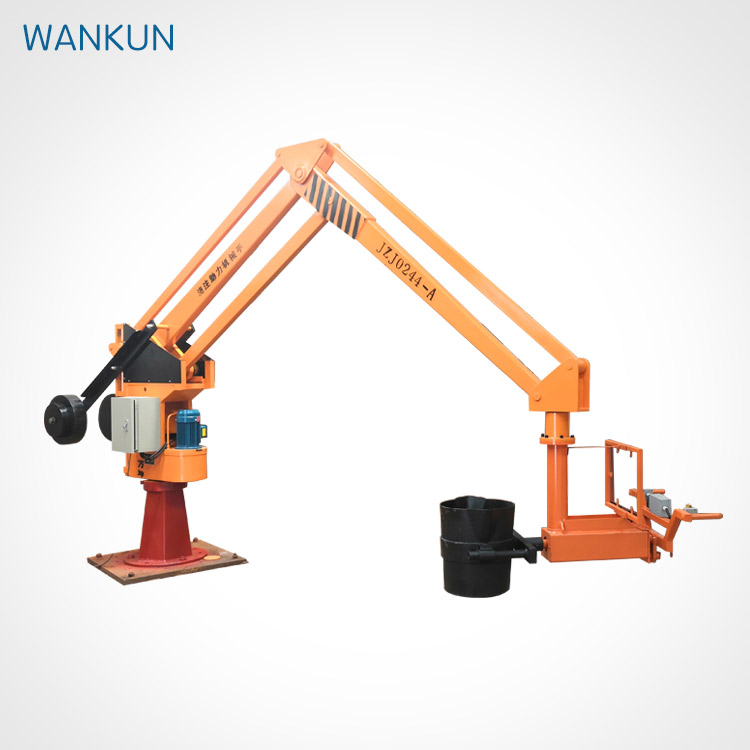

ZJZ-serien hydraulisk gjutning manipulator är en ny typ av gjutning och lyftutrustning, med följande egenskaper:

1, ingen reseswitch, med hjälp av cylinderns egen resebegränsning och en buffertanordning.Genom pistonstångens rörelse upp och ner för att driva lyftboomrörelsen är rörelsen relativt stabil.

Det hydrauliska systemet är utrustat med en säkerhetsanordning, som har en säkerhetsskyddsfunktion vid överbelastning och så vidare, och undviker skador på balanskranens delar och olyckor.

Zjz-serien gjutning manipulator är utrustad med hastighetsbegränsning och självförlängningsfunktioner, vilket kan göra vikten att gå ner mer smidigt och spara energi. MANIPULATOREN ÄR LÄGEN FÖR HÖG EFFEKTIVITET LIFTING OCH PRECIS POSITIONERING OCH INSTALLATION av HÖGA föremål inom 300 kg, särskilt för medelstora och små FOUNDdries.Den har fördelarna med liten storlek, låg buller, lätt vikt, ny och kompakt struktur, säker och pålitlig drift, enkelt och bekvämt underhåll, etc. Det är en ny produkt som befriar operatören från det manuella arbetet med frekvent lastning och lossning och förbättrar produktionseffektiviteten.

Hydraulisk gjutning manipulator lyfta tunga föremål uppnås genom följande tre typer av rörelse syntes:

1, vertikal lyftning en hydraulisk rörelse

Vänd runt fuselaget manuellt

Flytta horisontellt manuellt

M ärain tekniska parametrar för ZJZ hydrauliska gjutning manipulator

Tabell 1:

Utomhus teckning

Struktur och princip

JZJ-serien hydraulisk gjutning manipulator består av fem delar: fuselage, balanserad fyrhjulsmekanism, hydraulsystem och elektrisk styrning, hällpåse omsättningsenhet.

Första fuselagen:

Denna del består av basen,

Roterande axelstol, armstol, vertikal guidad montering, etc. Basen kan ställas på en cementbas (fast) (se Tabell - för basdimensioner) eller fixeras på en rörlig vagn (mobil). Kroppen kan rotera i intervallet 345 grader runt den roterande axelsätet. Den vertikala guidad montering är fixerad på baksidan av kroppen, och guidad hjul av den balanserade fyra-länk mekanismen flyttar upp och ner guidad groove.

2, balans fyra anslutande rod mekanism:

Denna del består av stor arm, stor armkomplex arm, lyftarm, lyftarmkomplex arm, anslutande stång, stödplatta och balansblock och andra delar. De två sidorna av hängpunkten mellan stödplattan och anslutande stången flyttas horisontellt av ett par enkelradiga bolllager på kroppens vägledande spår. Den bakre änden av den stora armen är ansluten till pistonstångens huvud av den hydrauliska cylindern genom nötet, och den vertikala rörelsen görs längs vägledande groove. Det justerade balansblocket är installerat på den stora armen ansluten med fyra länkar, vilket är balanserat med balansstångens egenvikt, så att spridaren kan uppnå syftet med slumpmässig balans.

Hydrauliska system :

Systemet består av växellåda, elektromagnetisk riktningsventil, in- och retur oljeledning, säkerhetsventil, hydraulisk cylinder och så vidare.När operatören trycker, stiger (eller faller) knappen, hydraulisk olja genom den elektromagnetiska ventilen in i cylindern, den nedre kammaren, trycker pistonstången ner (eller upp) rörelse, genom de fyra länken hävstångsprincipen, så att driva lyftrörelsen av tunga föremål.

När lyftvikten överstiger 1,1 gånger den angivna vikten öppnas och lossas säkerhetsventilen så att vikten inte kan lyftas, för att skydda hela hydraulbalanskranens säkerhet. (se figur 4 för principen)

Den elektriska kontrolldelen:

Denna del består av motor, plasthölje kretsbrytare, fuse, kontrollknapp, AC kontaktor, liten relä, kontrolltransformator etc. (se tabell 2). Maskinen använder trefas 380V, 50HZ strömförsörjning (trefas fyra linjer), den neutrala linjen ska vara fast ansluten.

Använd 24V strömförsörjning. Strömförsörjningslinjen kan ledas från botten av chassit eller från vänster sida av den elektriska lådan.När luftbrytare är påslagen, är den automatiska återställningsknappen på spridaren alltid påslagen, och systemet börjar fungera efter att fjärrkontrollen är påslagen.

Slinga

5 Fördelar med spridning:

Informationsdelen består av en kommunikationskontroll enhet och en horisontell Mo vridning enhet. Rao Bao en få ram sammansättning. Genom genom-kontroll färgning, kan ladan styras för att flytta upp och ner till den konstgjorda byggnaden, och handbromsen kan pressas för att rotera. Den horisontella roterande enheten gör det möjligt för operatören att applicera enkelt. ladan monteringsramen bör vara ansluten till ladan.

Förpackning, transport, installation och ibruktagande

1. förpackning, transport och montering

Vid frakt är hela maskinen fixerad på den speciella transportbottenramen, och den balanserade fyrbarsförbindelsen är fixerad på kroppen med en fast platta, så att den inte kan glida fram och tillbaka.

Delar av utrustning och bränsletank var våta med regn. Hela maskinen kan också delas in i tre delar: fuselage, balanserad fyra-bar kopplingsmekanism och motviktskomponenter för förpackning och transport. Delar monteringsmaskin enligt diagrammet, sätta av vakt och vertikala guideplattor, efter kranen i armarna ovanför, för att balansera fyra bar koppling, den drivande armen, parallell med armstödplattan bärare på vardera sidan av korset på armen på nivån av den övre guiden, guiden hjulet på de fyra anslutande stången och piston stången gemensam anslutning, två guiden hjulet installerat i mitten av den vertikala guiden plattan före och efter, sedan monterade enligt provet i vändguv

2. installation och commissioning

Vänligen läs instruktionerna noggrant innan du installerar maskinen. Under installationen, kalibrera nivån på betonggrundplanet, och sedan fixa hela maskinen på grunden. Dra spridaren till den maximala arbetsradien vid samma höjd och gör en cirkulär rörelse på 340 grader. Hitta spridaren horisontell punkt vid den tredje lika punkten, och den horisontella felet i de tre punkterna ska inte överstiga 15mm. Anslut till trefas 380V, 50HZ arbetsströmförsörjning (trefas fyra-tråd), den neutrala linjen ska vara säkert ansluten. Efter kontrollen är korrekt, stäng strömbrytaren i den elektriska lådan, tryck på knappen för att kontrollera om motorns rotationsriktning är i överensstämmelse med den markerade riktningen, och tryck

Var uppmärksam på säkerhetsfrågor

Innan strömmen sätts in i maskinen bör tre läckageskyddsbrytare installeras.

2, skalet av maskinen måste vara jordad (PE-linje), och jordningen är bra.

Innan du öppnar elektrisk låda för underhåll, måste den externa strömförsörjningen avbrytas först.

När du arbetar utomhus, bör regnbeständiga och dammbeständiga åtgärder vidtas. Det är strängt förbjudet att regna till våta elektriska apparater eller regn att komma in i tanken.

5, fjärrsändare bör vara två månader (beroende på användning) för att byta batteriet.

Lubricering

De rullande lager av varje del av maskinen smörjs med kalciumfett, rengörs och byts ut en gång var sjätte månad.

Kontaktytan mellan framsidan och baksidan av den vertikala guiden och rullaren smörjs med kalciumfett en gång i månaden.

3, oljetanken med 32# ~ 48# anti-slitage hydraulisk olja, oljeytan bör inte vara på botten av oljefönstret oljeytan linje 10mm nedan, den hydrauliska oljemodellen enligt användningen av miljön, rengöring var sjätte månad, byta en gång.

Figur 2 Elektriskt schematiskt diagram

Tabell 2:

Figur 5

Schematik av hydrauliska system
